Windows7领跑!航嘉冷静王新版电源首测

谈及新一代操作系统Windows7，我们应该追溯到今年的1月，微软为用户提供Windows 7 beta1版下载点，根据大众用户的使用感受来看，Windows7在安装速度、运行速度以及新硬件的支持等方面都要比Vista好。时至今日，Windows7正式版面世之后，已经逐渐取代Vista的地位。
　　我们可曾记得Vista系统发布的时候，航嘉针对冷静王系列产品推出了Vista版本，新版本产品往往在性能、新硬件电力支持方面表现得更好。而随着Windows7的到来，航嘉也很快推出了冷静王钻石Win7版。

航嘉冷静王钻石Win7版

　　就操作系统来看，Vista被Win7取代显得理所当然，而在电源领域方面也出现这样一个现象，新旧产品交替的现象很常见，那究竟航嘉冷静王钻石Win7版相对于旧Vista版作出了哪些改进呢？性能方面又会有多大幅度的提升呢？我们将会带大家细节欣赏这款产品的外型设计，并且通过拆解来了解内部的用料情况，最后通过专业的Chroma6000进行性能测试，感兴趣的朋友不妨继续留意以下的内容。

点击立即免费获得瑞星2010免费版杀毒软件

wordend
朴实的外型设计

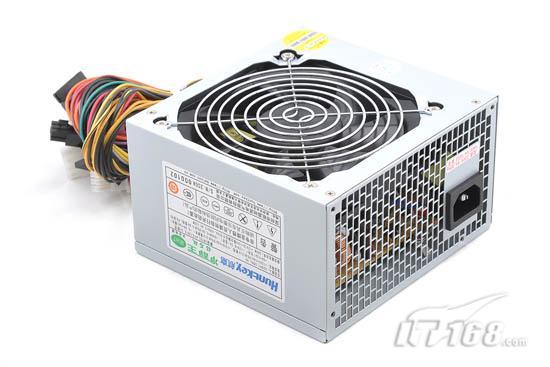

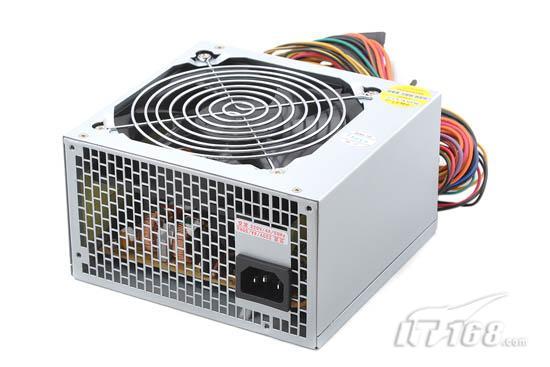

冷静王钻石Win7版

　　第一眼看到航嘉冷静王钻石Win7版的时候，感觉这款产品异常普通，纯镀锌钢板外壳、没有尼龙网包裹的线材、普通的12cm风扇与常规型接口面板设计，整体看起来是再普通不过。回想一下冷静王钻石Win7版本主流产品的定位，朴实的外型设计可以有效降低成本，而且电源装进机箱后，哪还有用户会去留意电源长啥模样。

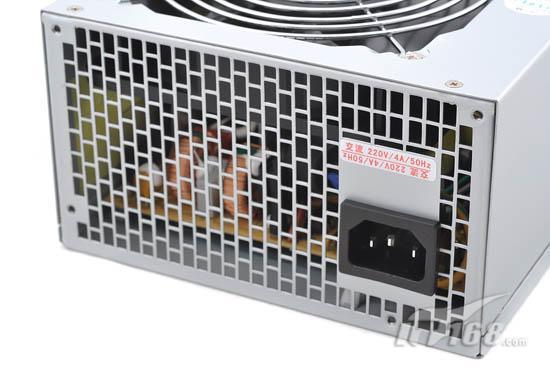

航嘉惯用的栅栏型散热孔

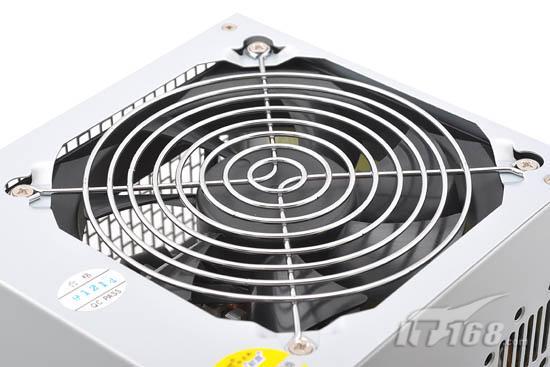

12cm风扇

　　航嘉冷静王钻石Win7版电源采用了顶置12cm风扇+栅栏型散热孔的散热配置，大尺寸风扇可以在低转速状态下提供较大的风量，除了可以为电源内部提供较佳的散热效果之外，还可以提升箱内通风能力。

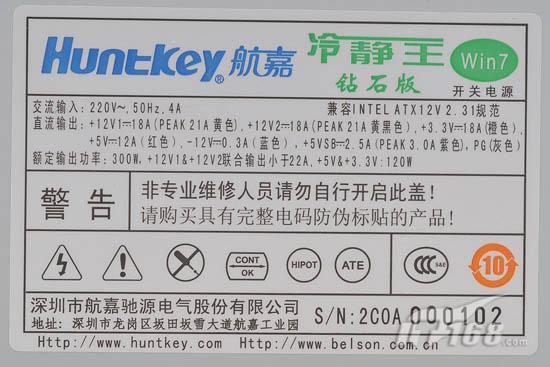

电源铭牌

　　笔者看航嘉冷静王钻石Win7版电源铭牌的时候，并没有看到80PLUS的LOGO。从铭牌信息来看，新版冷静王电源兼容Intel ATX12V 2.31版规范，但采用了主动PFC设计的冷静王钻石Win7版竟然没有支持宽幅交流输入让人感到有点意外。产品额定输出功率300W，采用双路+12V输出方案，每一路均可以输出18A，双路联合输出将会小于22A，从铭牌信息来看，冷静王钻石Win7版应付i5/i7处理器+GTX260级别的显卡平台完全没有问题。

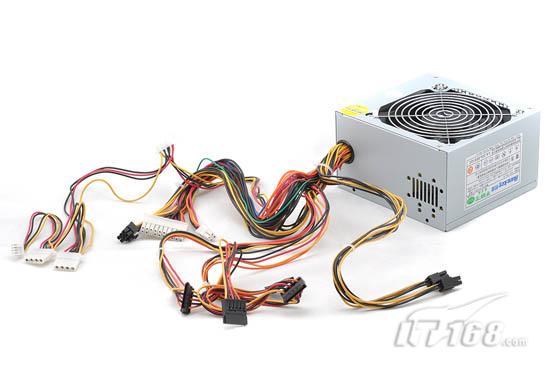

电源线材配置

　　航嘉冷静王钻石Win7版配备了一个20+4pin主供电接口、4+4pin CPU+12V供电接口、一个6pin PCI-E +12V供电接口、3个D型4pin接口、3个SATA硬盘供电接口与一个软驱供电接口，从接口配置来看，能满足大部分的主流用户需求。

wordend
内部EMI滤波电路

内部拆解

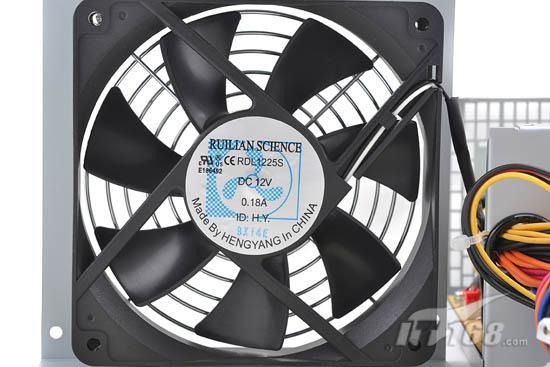

12cm风扇

　　航嘉冷静王钻石Win7版散热方面配备了12cm大尺寸风扇，这款RDL1225S是来自台湾知名风扇品牌欣瑞联，从DC 12V 0.18A的规格看来转速不会太高，噪音应该可以控制得比较低。

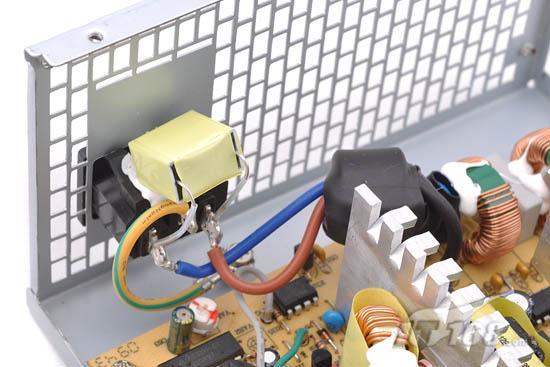

一级EMI电路

　　一级EMI电路作为电源的第一道关卡，航嘉冷静王钻石Win7版直接将一级EMI电路设计在市电接入口，通过简单的一颗X电容起到滤波作用。

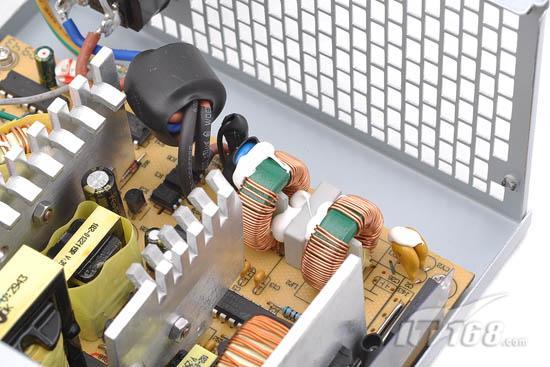

二级EMI电路

　　二级EMI电路则设计在PCB上，由一颗X电容、两颗共模电感、套有热缩套的MOV与保险管组成，完整的两级EMI滤波电路有效滤除电流的杂波，减少电源内部电磁干扰。值得一提的是，一级EMI至二级EMI电路的连线添加了磁环来抑制电磁干扰。wordend
PFC与低压滤波电路

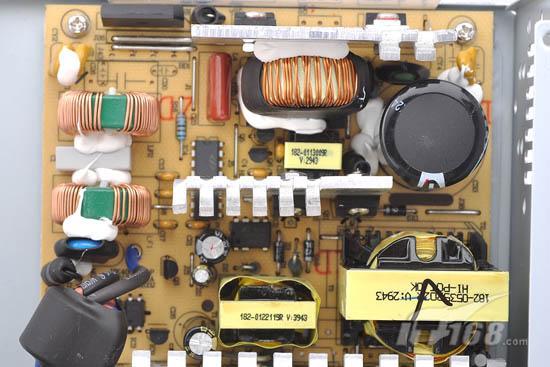

PFC电路

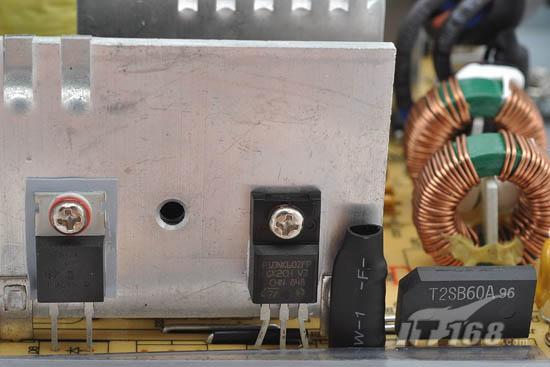

主开关管与整流桥

　　航嘉冷静王钻石Win7版采用了T2SB60A 6A整流桥，主开关管方面采用了规格为10A 600V的STP10NK60ZFP Mosfet，超快速恢复管则采用了NXP BYC8-600 FRD。

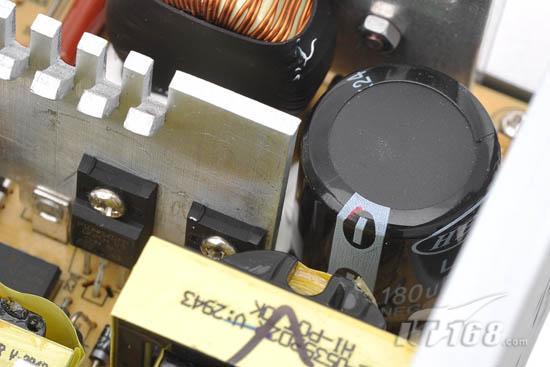

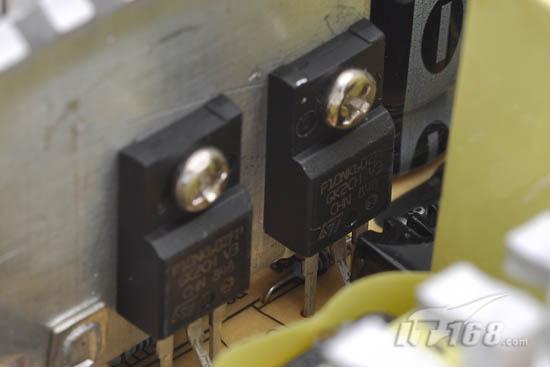

两颗STP10NK60ZFP开关管

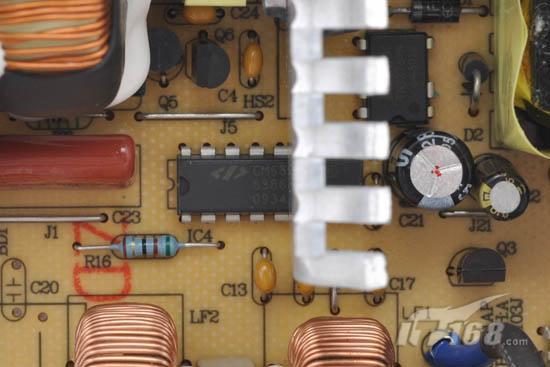

设计在散热片下的CM6802SAHG主动PFC芯片

HEC 180uF 450V高压滤波电容

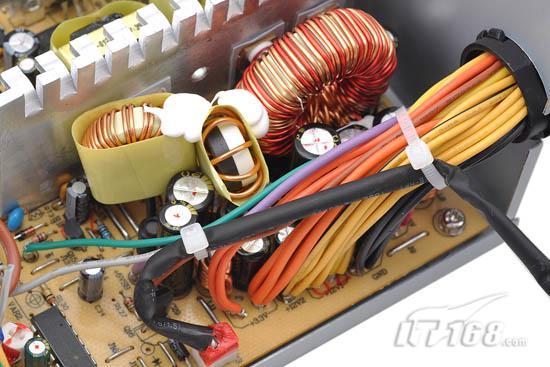

低压滤波电容

　　对于一款额定功率为300W的电源来说，我们很难苛刻要求它的用料与做工有多强悍，航嘉冷静王钻石Win7版的低压滤波电路方面设计中规中矩，大量的低压电容进行最后的滤波工序，两颗小型电感与一颗硕大的电感起到输出储能作用。

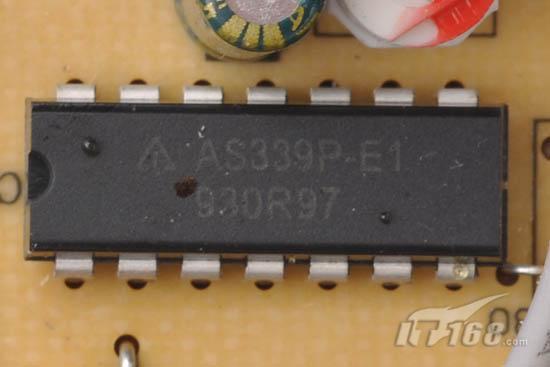

AS339P-E1保护芯片

　　航嘉冷静王钻石Win7版配备了日本LAMBDA出品的AS339P-E1保护芯片，如果电源在运行过程中出现欠压、过压、过流、断流等情况，电源会立即关闭，起到保护的作用。

wordend
性能实测与产品总结
　　经过对航嘉冷静王钻石Win7版的外观赏析与内部拆解之后，基本了解到新版本产品在以下方面作出了改进：采用了主动PFC设计方案，电源功率因数提升至0.98（旧Vista版仍然是被动PFC设计，在电能利用率方面表现欠佳）；应用正激电路的冷静王钻石Win7版转换效率明显要比半桥架构的Vista版高不少。
　　由于航嘉冷静王钻石Win7版是即将上市的产品，我们最关注的当然是其性能表现（即转换效率），因此本次测试特别应用了Chroma6000进行性能测试。

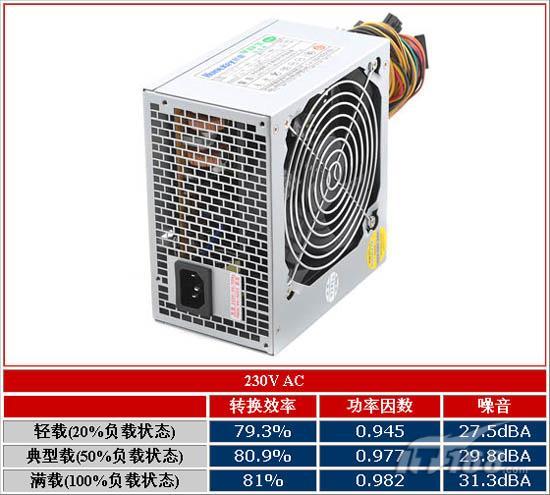

　　经过测试后，我们通过以上的成绩列表可以看到航嘉冷静王钻石Win7版的性能表现，仅仅是轻载情况下没有达标80%的转换性能，而典型载与满载分别达到80.9%与81%转换效率，得益于主动PFC设计，功率因数保持在0.9以上。而加设的噪音测试是为了体现产品是否能够无愧“冷静王”的称号，噪音仪直接放置在电源出风口位置，最高满载31.3dBA的噪音表现令人满意。

　　作为航嘉定位主流市场的悍将，冷静王系列电源已经在国内电源领域享负盛名，也成为了平民用户的选购目标。从Vista版到今时今日的Win7版，航嘉冷静王系列电源随着时代的进步而不断改进，根据航嘉官方信息，冷静王钻石Win7版电源零售价格将会维持Vista旧版价钱——258元，显然新版本产品的推出将会直接取代Vista版的市场，未来平民级用户只需要花费很少的预算就能够购买到高性能的电源产品，最终得益的无疑是消费者。
小知识：一直有菜鸟会认为Vista版电源对Vista系统的支持特别好，如果是那些非Vista版电源或者没有标示支持Vista系统的电源产品将会与Vista系统存在不兼容的问题。以上的想法是大错特错，首先电源与操作系统之间没有支持与否的关系，唯一有联系的只是电源与配件，只要电源能够稳定拖动平台，无论是使用Windows 98还是XP，是Vista还是Win7，都完全没有任何问题。
